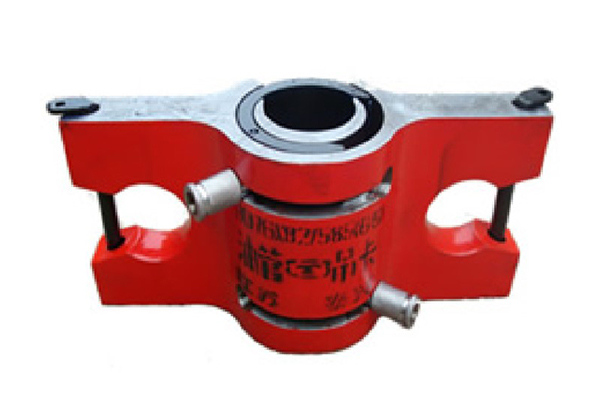

BD-閉鎖環式油管吊卡-
1，描述：鎖定環，BD型油管吊卡是傳統的工具來處理的油管在油氣鉆探和操作。
鎖定環，BD型油管是用高質量合金鋼制造，熱處理和無損檢測。 能卡持油管尺寸范圍1.9in到4.5in EU OD 吊卡額定載荷是40t (360kN), 65t (585kN), 75t (675kN).。所有的技術數據符合API Spec 8A規范，8c和SY/T 5112
2，結構 ： BD油管吊卡有兩種類型：單插銷和雙插銷。單鎖閂式一在上孔內裝有一個鎖閂組件，而雙鎖閂式1在上下孔中都裝有兩個鎖閂總成。本體和環閂鎖主要用于裝卸油管。鎖環鎖固定在車身的偏心凹槽內。帶手柄和M12平端螺絲，環鎖狀態可在110°角范圍內。壓縮彈簧固定在手柄內，當手柄向外拉約8毫米時，可以轉動環鎖，當環鎖處于“打開”或“關閉”位置時，手柄可以安裝在位置固定孔內。
|
規格 |
適用管尺寸 |
吊卡孔外徑（頂孔×底孔） |
載荷 |
吊卡標準 |
|
BD1.9/40(50/360) |
1.9 |
50 |
40t(360kN) |
BD1.9/40 SR1 API 8C PSL1 |
|
BD1.9EU/40(50/360) |
1.9EU |
55.95×55 |
BD1.9EU/40 SR1 API 8C PSL1 |
|
|
BD2 3/8/40(63/360) |
2 3/8 |
63 |
BD2 3/8/40 SR1 API 8C PSL1 |
|
|
BD2 3/8EU/40(63/360) |
2 3/8EU |
68.66×63 |
BD2 3/8EU/40 SR1 API 8C PSL1 |
|
|
BD2 7/8/40(75/360) |
2 7/8 |
75 |
BD2 7/8/40 SR1 API 8C PSL1 |
|
|
BD2 7/8EU/40(75/360) |
2 7/8EU |
81.36×75 |
BD2 7/8EU/40 SR1 API 8C PSL1 |
|
|
BD1.9/65(50/585) |
1.9 |
50 |
65t(585kN) |
BD1.9/65 SR1 API 8C PSL1 |
|
BD1.9EU/65(50/585) |
1.9EU |
55.95×55 |
BD1.9EU/65 SR1 API 8C PSL1 |
|
|
BD2 3/8/65(63/585) |
2 3/8 |
63 |
BD2 3/8/65 SR1 API 8C PSL1 |
|
|
BD2 3/8EU/65(63/585) |
2 3/8EU |
68.66×63 |
BD2 3/8EU/65 SR1 API 8C PSL1 |
|
|
BD2 7/8/65(75/585) |
2 7/8 |
75 |
BD2 7/8/65 SR1 API 8C PSL1 |
|
|
BD2 7/8EU/65(75/585) |
2 7/8EU |
81.36×75 |
BD2 7/8EU/65 SR1 API 8C PSL1 |
|
|
BD3 1/2/65(91/585) |
3 1/2 |
91 |
BD3 1/2/65 SR1 API 8C PSL1 |
|
|
BD3 1/2EU/65(91/585) |
3 1/2EU |
98.02×91 |
BD3 1/2EU/65 SR1 API 8C PSL1 |
|
|
BD4/65(104/585) |
4 |
104 |
BD4/65 SR1 API 8C PSL1 |
|
|
BD4EU/65(104/585) |
4EU |
110.72×104 |
BD4EU/65 SR1 API 8C PSL1 |
|
|
BD4 1/2/65(117/585) |
4 1/2 |
117 |
BD4 1/2/65 SR1 API 8C PSL1 |
|
|
BD4 1/2EU/65(117/585) |
4 1/2 |
123.42×117 |
BD4 1/2EU/65 SR1 API 8C PSL1 |
|
|
BD1.9/75(50/675) |
1.9 |
50 |
75t(675kN) |
BD1.9/75 SR1 API 8C PSL1 |
|
BD1.9EU/75(50/675) |
1.9EU |
55.95×55 |
BD1.9EU/75 SR1 API 8C PSL1 |
|
|
BD2 3/8/75(63/675) |
2 3/8 |
63 |
BD2 3/8/75 SR1 API 8C PSL1 |
|
|
BD2 3/8EU/75(63/675) |
2 3/8EU |
68.66×63 |
BD2 3/8EU/75 SR1 API 8C PSL1 |
|
|
BD2 7/8/75(75/675) |
2 7/8 |
75 |
BD2 7/8/75 SR1 API 8C PSL1 |
|
|
BD2 7/8EU/75(75/675) |
2 7/8EU |
81.36×75 |
BD2 7/8EU/75 SR1 API 8C PSL1 |
|
|
BD3 1/2/75(91/675) |
3 1/2 |
91 |
BD3 1/2/75 SR1 API 8C PSL1 |
|
|
BD3 1/2EU/75(91/675) |
3 1/2EU |
98.02×91 |
BD3 1/2EU/75 SR1 API 8C PSL1 |
|
|
BD4/75(104/675) |
4 |
104 |
BD4/75 SR1 API 8C PSL1 |
|
|
BD4EU/75(104/675) |
4EU |
110.72×104 |
BD4EU/75 SR1 API 8C PSL1 |
|
|
BD4 1/2/75(117/675) |
4 1/2 |
117 |
BD4 1/2/75 SR1 API 8C PSL1 |
|
|
BD4 1/2EU/75(117/675) |
4 1/2EU |
123.42×117 |
|
BD4 1/2EU/75 SR1 API 8C PSL1 |
