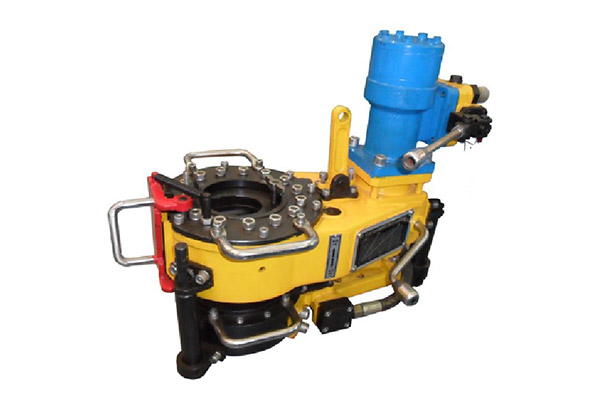

XQ28/1.8Y 液壓動力鉗
液壓動力鉗產品介紹
修井過程中操作工人、繁重的工作量是上、卸油管具和鉆具的絲扣，過去一直用管鉗或鏈鉗，不僅勞動強度大，而且有危險性。 液壓動力鉗是利用修井機動力操作的機械上、卸絲扣工具，可以極大地減輕修井工人的勞動強度，避免或減少傷害事故的發生。同時，液壓動力鉗增強管具、鉆具絲扣的扭力，減少管具、鉆具脫扣事故的發生。
液壓動力鉗工作原理
液壓動力鉗的工作原理是把修井機的動力傳遞給液壓動力鉗的液壓馬達經行程減速器，然后經兩級或一級減速，使鉗頭開口齒輪轉動，產生高低兩種轉速，從而帶動管具（鉆具）旋轉。開口齒輪轉動時，其中板架在制動錘的制動作用下先不轉動，使開口齒輪與腭板架之間有個相對運動。這樣，腭板的兩個滾子就會在坡板上爬坡，并迫使胯板上的鉗牙向管具（鉆具）中心移動，直至咬緊管具（鉆具），然后與開口齒輪一起帶動管具（鉆具）轉動。
技術參數
|
適用范圍 Applicable Range mm(in) |
抽油桿Sucker Rod CYG 16-28(16,19,22,25,28)5/8-1 1/8(5/8,6/8,7/8,1,1 1/8) 油管 Tubing Outside Diameter Φ48~60(1 7/8~2 3/8) |
|
高檔最大扭矩Max. Torque in high Gear kN.m(ft-lbs) |
0.7(516) |
|
低檔最大扭矩Max. Torque in Low Gear kN.m(ft-lbs) |
1.8(1328) |
|
高檔最高轉速M(fèi)ax. Speed in High Gear(r/min) |
104 |
|
抵擋最高轉速M(fèi)ax. Speed in Low Gear(r/min) |
40 |
|
最大工作壓力Max. Working Pressure Mpa(psi) |
10(1450) |
|
最大供油量Max. Oil Supply L/min(gpm) |
65(17.2) |
|
鉗頭開口尺寸Tong Opening Size mm(in) |
63(2 1/2’’) |
|
外形尺寸：長×寬×高 Overall Dimension of Combination Tongs |
543×334×404mm(21.4’’×13’’×16’’) |
|
移送質量Max. Capacity of Hydraulic Power Tong kg(lbs) |
95(210) |
